SKZPK-12-30型兩級跑偏開關 首頁 > 產品展示 > 輸送機保護裝置

概述　　地址碼功能兩級跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。結構特點輕跑偏、重跑偏兩級動作方式本開關殼體采用鋁合金精密壓鑄高強度加型殼體自帶防水接線腔外殼防護等級高，密封性好，防塵，防水，防凝露觸點容量大，動作靈敏、可靠主要參數環境溫度-40-+50℃相對濕度0-95%大氣壓力 80-110KPa觸點方式及數量2×SPDT單刀雙挪負載電流 AC380V 5A,DC24V 5A電氣壽命>10萬次動作力 75-100N第一動作角度I:12°II:10°III:20°第二動作角度I:30°II:45°III:35°極限角度75°復位方式自動復位防護等級IP65工作原理及安裝示意圖　　當運行中的膠帶發生跑偏時，膠帶邊緣帶支輥旋轉并擠壓立輥使之傾斜，若立輥傾斜大于一級動作角度時，立即發出一組開關信號，如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。　　將跑偏開光固定在支架加上，然后焊接在膠帶機架上：立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50 100mm;膠帶位于立下端1/3處；每50M膠帶可安裝跑偏開關一對。

咨詢熱線：18639159095

在線詢價

產品介紹產品資質 產品案例公司實力

產品介紹

概述

　　地址碼功能兩級跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。

結構特點

輕跑偏、重跑偏兩級動作方式
本開關殼體采用鋁合金精密壓鑄
高強度加型殼體
自帶防水接線腔
外殼防護等級高，密封性好，防塵，防水，防凝露
觸點容量大，動作靈敏、可靠

主要參數

環境溫度-40-+50℃
相對濕度0-95%
大氣壓力 80-110KPa
觸點方式及數量2×SPDT單刀雙挪
負載電流 AC380V 5A,DC24V 5A
電氣壽命>10萬次
動作力 75-100N
第一動作角度I:12°II:10°III:20°
第二動作角度I:30°II:45°III:35°
極限角度75°
復位方式自動復位
防護等級IP65

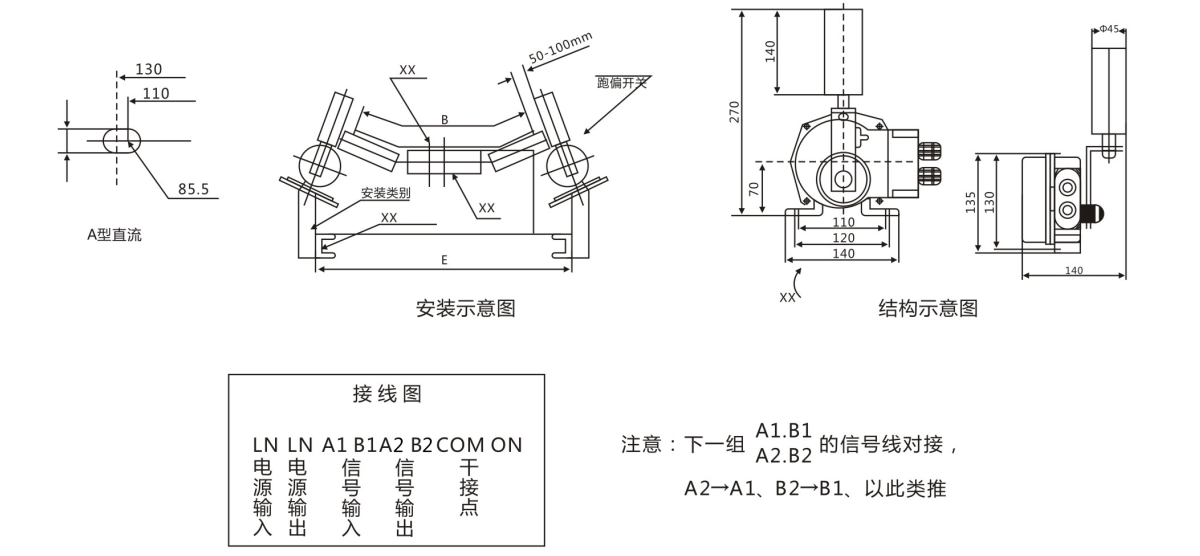

工作原理及安裝示意圖

　　當運行中的膠帶發生跑偏時，膠帶邊緣帶支輥旋轉并擠壓立輥使之傾斜，若立輥傾斜大于一級動作角度時，立即發出一組開關信號，如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。

　　將跑偏開光固定在支架加上，然后焊接在膠帶機架上：立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50 100mm;膠帶位于立下端1/3處；每50M膠帶可安裝跑偏開關一對。
